شیربرقی هیدرولیک

شیر برقی هیدرولیک چیست؟

شیر برقی هیدرولیک یکی از اجزای کلیدی و حیاتی در سیستم‌های هیدرولیکی صنعتی است که وظیفه کنترل مسیر جریان روغن را در مدار هیدرولیک بر عهده دارد. این قطعه که با نام سولنوئید ولو (Solenoid Valve) نیز شناخته می‌شود، نقش مهمی در هدایت دقیق و سریع روغن به مسیرهای مختلف سیستم ایفا می‌کند. در واقع، پمپ هیدرولیک با استفاده از نیروی الکتروموتور، روغن را از مخزن به درون مدار پمپاژ می‌کند و این شیر برقی هیدرولیک است که تعیین می‌کند روغن به کدام سمت هدایت شود تا عملگرها – مانند جک‌های هیدرولیک – بتوانند حرکت بالا، پایین یا توقف را انجام دهند.

جک‌های هیدرولیک برای انجام حرکات خطی نیاز به فرمان‌های دقیق دارند و این فرمان‌ها مستقیماً از طریق شیر کنترل جهت صادر می‌شود. اگر این شیر عملکرد درستی نداشته باشد، کل سیستم دچار افت فشار، نشت روغن یا حتی توقف عملکرد می‌شود. به همین دلیل انتخاب و نگهداری درست شیربرقی هیدرولیک اهمیت زیادی در کارایی و طول عمر سیستم دارد.

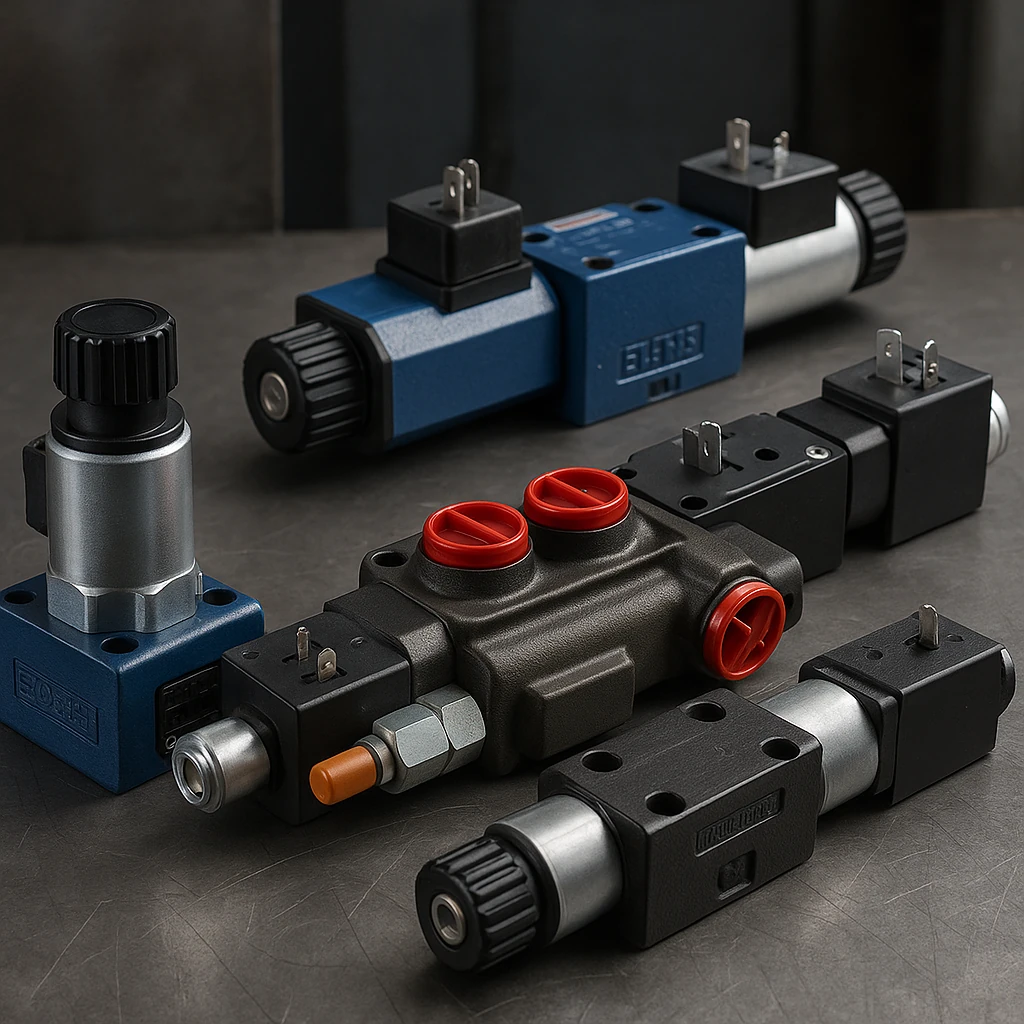

کاربرد شیر برقی هیدرولیک در صنایع مختلف

شیر برقی هیدرولیک یکی از اجزای حیاتی در سیستم‌های صنعتی است که به دلیل دقت بالا، قدرت کنترل مناسب و قابلیت اطمینان در شرایط سخت، در صنایع گوناگون مورد استفاده قرار می‌گیرد. این نوع شیرها به کمک نیروی الکتریکی مسیر جریان روغن هیدرولیک را تغییر داده و باعث کنترل دقیق حرکات عملگرهایی مانند جک‌ها و موتورها می‌شوند.

صنایع استفاده‌کننده از شیر برقی هیدرولیک

از جمله مهم‌ترین صنایعی که از شیر برقی هیدرولیک استفاده می‌کنند می‌توان به موارد زیر اشاره کرد:

• صنایع سنگین و فولاد: برای کنترل تجهیزات بزرگ، بالابرها و سیستم‌های انتقال نیرو.

• ماشین‌آلات راه‌سازی: مانند لودر، بیل مکانیکی و گریدرها که نیاز به کنترل دقیق حرکات بازوها و جک‌ها دارند.

• دستگاه‌های تزریق پلاستیک: برای تنظیم فشار و جهت جریان روغن در مراحل مختلف تزریق و قالب‌گیری.

• پرس‌های صنعتی: جهت کنترل دقیق باز و بسته شدن فک‌های پرس و اعمال فشار یکنواخت.

• صنایع قالب‌سازی و تولید قطعات فلزی: برای کنترل حرکت دقیق جک‌ها و قالب‌ها در فرآیند شکل‌دهی.

نقش شیر برقی هیدرولیک در سیستم‌های اتوماتیک

به طور کلی هر جا که نیاز به قدرت زیاد و کنترل دقیق حرکت باشد، سیستم‌های هیدرولیکی به کار گرفته می‌شوند. در این سیستم‌ها، شیربرقی هیدرولیک نقش فرمان‌دهنده اصلی را دارد و مسیر حرکت روغن را به سمت بخش‌های مختلف هدایت می‌کند. در سیستم‌های اتوماتیک هیدرولیکی نیز این شیرها وظیفه جابه‌جایی جک‌ها، کنترل فشار، و انتقال نیرو به سازه‌های مکانیکی را بر عهده دارند.

اجزای شیر برقی هیدرولیک و عملکرد هر بخش

شیر برقی هیدرولیک (Solenoid Hydraulic Valve) یکی از مهم‌ترین اجزای سیستم‌های کنترل جهت در مدارهای هیدرولیکی است. این قطعه از بخش‌های داخلی و خارجی متعددی تشکیل شده که هر یک وظیفه‌ای دقیق در کنترل مسیر روغن و عملکرد کلی سیستم دارند. آشنایی با اجزای این شیر برای انتخاب، تعمیر و نگهداری آن اهمیت بالایی دارد. در ادامه، تمامی اجزای شیر برقی هیدرولیک را به‌صورت تخصصی، اما ساده و روان معرفی می‌کنیم.

جدول اجزای اصلی شیر برقی هیدرولیک

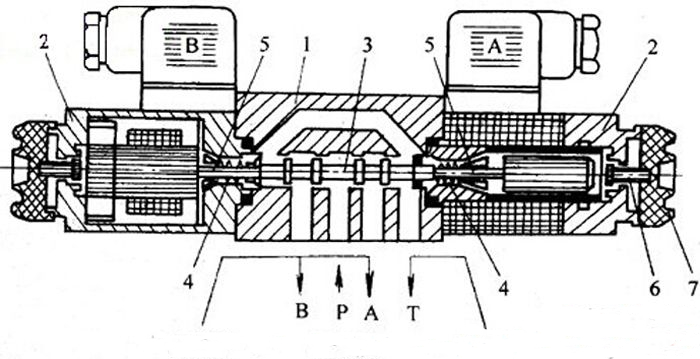

بررسی فنی عملکرد اجزا شیربرقی هیدرولیک

در زمان عملکرد سیستم، برق از طریق سوکت‌ها وارد بوبین می‌شود. سیم‌پیچ داخلی بوبین میدان مغناطیسی تولید می‌کند که به سولنوئید نیرو وارد کرده و سبب حرکت خار داخلی آن می‌شود. این حرکت مکانیکی به اسپول منتقل می‌گردد و اسپول مسیر جریان روغن را بین پورت‌های مختلف (ورودی، خروجی یا برگشت) تغییر می‌دهد. پس از قطع جریان برق، فنرهای برگشت اسپول را به وضعیت اولیه بازمی‌گردانند. این چرخه دقیق باعث کنترل جهت حرکت روغن و در نهایت عملکرد صحیح جک‌ها، موتورها و عملگرهای هیدرولیک می‌شود.

نکته فنی و کاربردی

• در طراحی صنعتی، انتخاب جنس بدنه شیربرقی هیدرولیک (معمولاً از فولاد یا آلومینیوم آلیاژی) تأثیر مستقیم بر مقاومت در برابر فشار، دمای بالا و خوردگی دارد.

• استفاده از بوبین‌های با استاندارد IP65 یا بالاتر باعث افزایش طول عمر و جلوگیری از نفوذ رطوبت می‌شود.

• در زمان تعمیر یا تعویض بوبین، باید برق ورودی به سیستم کاملاً قطع باشد تا از آسیب یا سوختگی سیم‌پیچ جلوگیری شود.

اجزای مختلف شیر برقی هیدرولیک هر یک نقشی حیاتی در عملکرد دقیق و ایمن سیستم‌های هیدرولیکی دارند. آشنایی با این اجزا و نحوه کارکرد آن‌ها، به مهندسان و تکنسین‌ها کمک می‌کند تا در زمان انتخاب، نصب یا سرویس شیر، بهترین تصمیم را بگیرند.

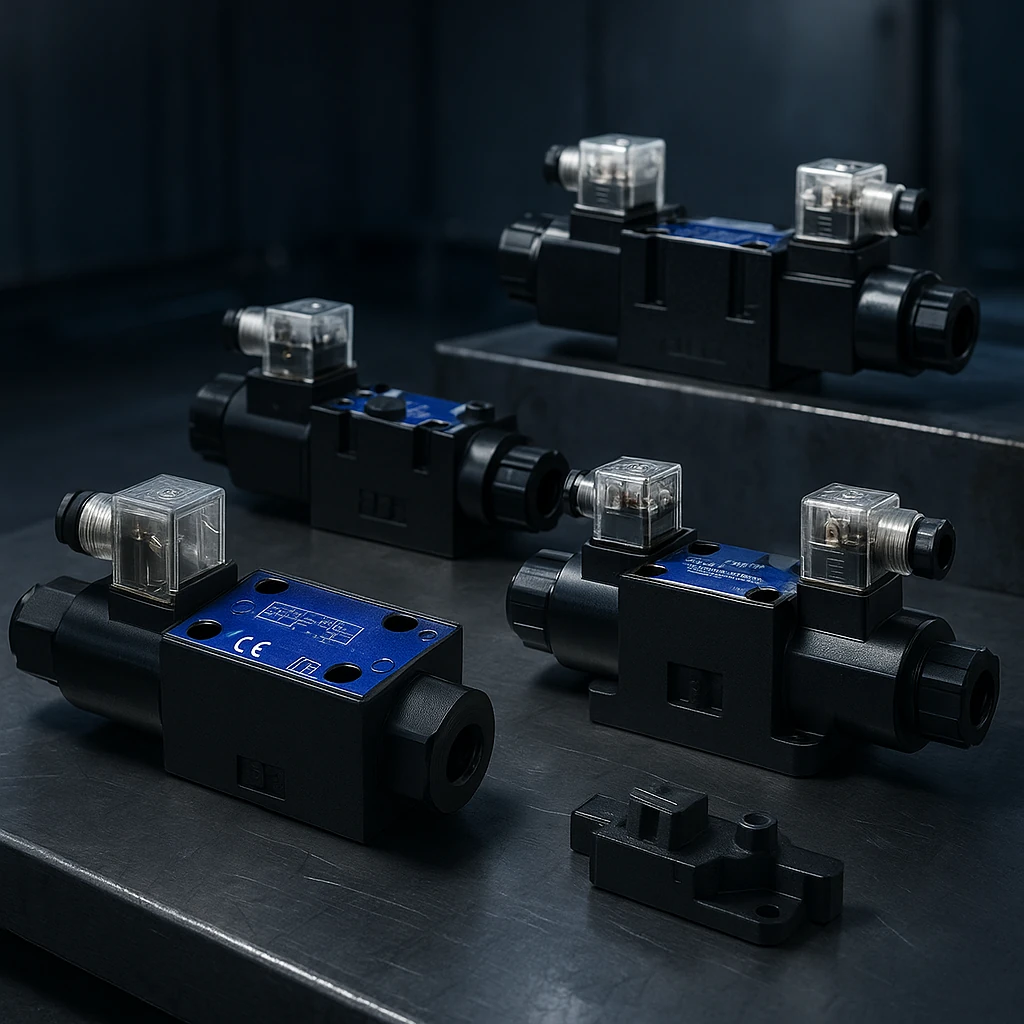

انواع شیر برقی هیدرولیک و سایزبندی استاندارد آن

شیر برقی هیدرولیک یکی از قطعات پرکاربرد و حیاتی در سیستم‌های کنترل فشار و جهت جریان روغن است. این قطعه در مدل‌ها و سایزهای مختلفی تولید می‌شود تا بتواند با انواع مدارهای هیدرولیکی سازگار باشد. شناخت دقیق انواع شیربرقی هیدرولیک به شما کمک می‌کند تا در زمان خرید، انتخابی هوشمندانه و متناسب با نیاز سیستم خود داشته باشید.

دسته‌بندی انواع شیر برقی هیدرولیک

به طور کلی، شیرهای برقی هیدرولیک از نظر تعداد بوبین به دو نوع اصلی تقسیم می‌شوند:

🔸 شیر برقی هیدرولیک تک بوبین (Single Coil)

در این مدل تنها یک عدد بوبین بر روی بدنه شیر نصب شده است. به این نوع، در اصطلاح فنی شیر یک‌کله هیدرولیک نیز گفته می‌شود. عملکرد این مدل ساده‌تر است و در سیستم‌هایی که فقط نیاز به یک فرمان دارند (مثلاً باز یا بسته شدن مسیر روغن)، کاربرد گسترده‌ای دارد.

• مناسب برای مدارهای کوچک و کنترل ساده

• قیمت اقتصادی‌تر نسبت به مدل‌های دو بوبین

• نصب آسان و نگهداری راحت‌تر

🔸 شیر برقی هیدرولیک دو بوبین (Double Coil)

این مدل دارای دو بوبین در دو طرف بدنه اصلی شیر است. به همین دلیل فرمان‌پذیری و قابلیت کنترل دقیق‌تری دارد. شیر برقی دو بوبین برای سیستم‌های صنعتی و اتوماسیون‌هایی که نیاز به کنترل دوطرفه دارند، گزینه‌ای حرفه‌ای‌تر است.

• قابلیت کنترل در دو جهت (جریان رفت و برگشت روغن)

• دقت عملکرد بالا در سیستم‌های پیچیده

• دارای مدل‌های مختلف با فرمان‌های متنوع

سایزهای مختلف شیر برقی هیدرولیک

یکی از ویژگی‌های مهم در انتخاب و خرید شیر برقی هیدرولیک، توجه به سایز آن است. این سایزها بر اساس استاندارد جهانی و با واحد اینچ (inch) مشخص می‌شوند. سایز تعیین‌کننده میزان عبور روغن از شیر و تناسب آن با حجم مدار هیدرولیکی است.

در جدول زیر سایزهای استاندارد شیر برقی هیدرولیک آورده شده است:

💬 نکته: در میان تمام سایزها، شیر برقی هیدرولیک سایز 1/4 و 3/8 بیشترین تقاضا را در بازار دارد، زیرا در بیشتر سیستم‌های صنعتی و دستگاه‌های اتوماسیون به کار می‌روند.

🔍 نکته مهم در انتخاب سایز شیر برقی هیدرولیک

برای انتخاب سایز مناسب شیر، باید به دبی عبور روغن، فشار کاری، نوع جک یا عملگر و طراحی مدار هیدرولیکی توجه کنید. انتخاب اشتباه سایز، باعث افت فشار، عملکرد کند یا حتی آسیب به شیر و سیستم می‌شود.

در نهایت، شناخت دقیق انواع شیر برقی هیدرولیک و سایز مناسب آن نقش مهمی در کارایی سیستم دارد. اگر به دنبال راندمان بالا، طول عمر بیشتر و عملکرد دقیق در سیستم هیدرولیکی خود هستید، حتماً در انتخاب سایز و تعداد بوبین دقت کنید.

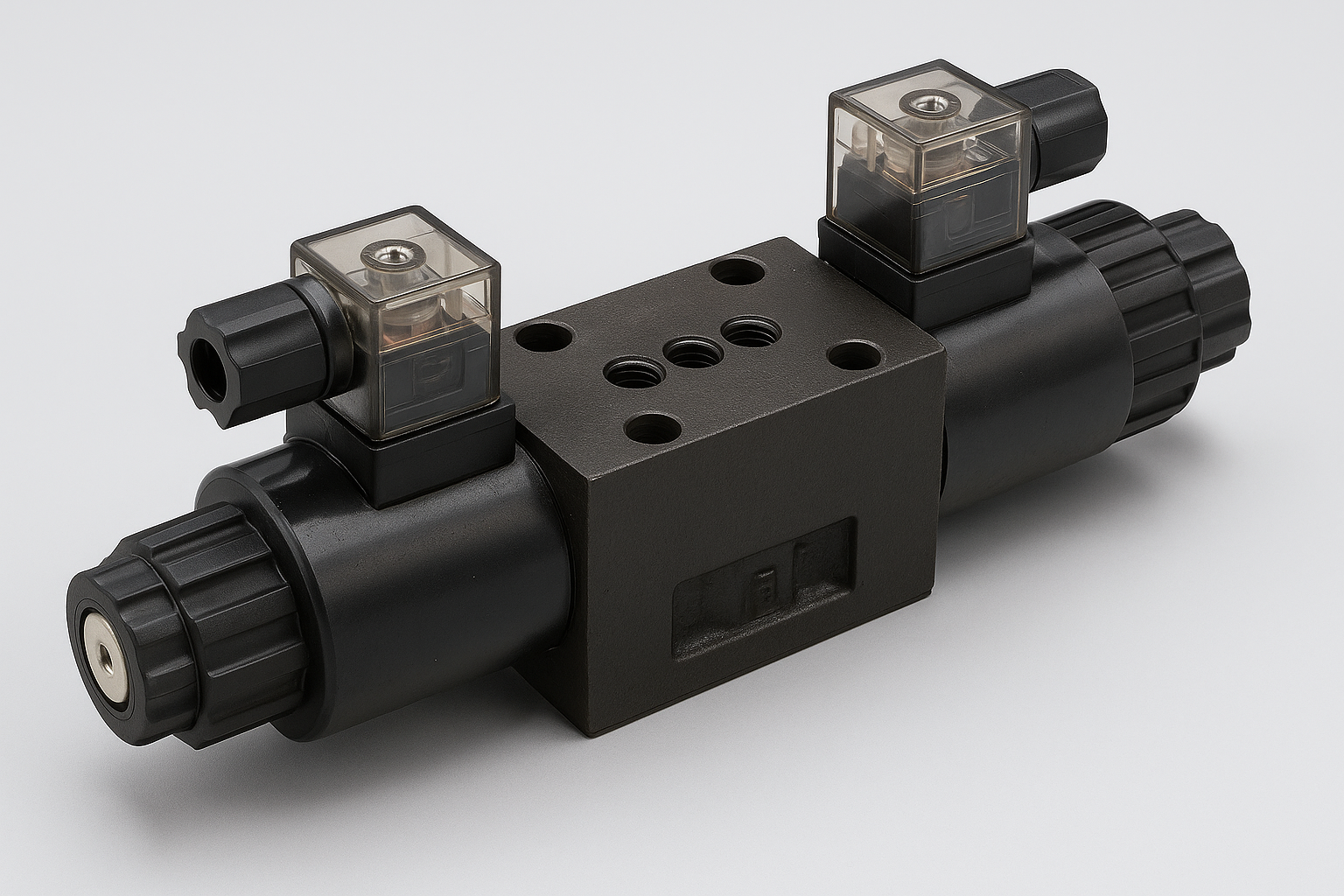

آموزش نصب شیر برقی هیدرولیک به صورت ساده و کاربردی

نصب شیر برقی هیدرولیک شاید در ابتدا کمی پیچیده به نظر برسد، اما با رعایت چند نکته ساده و تجهیزات مورد نیاز، می‌توانید آن را به راحتی روی سیستم هیدرولیک خود نصب کنید و از عملکرد دقیق آن لذت ببرید. در این بخش، نصب شیر برقی هیدرولیک را به زبان ساده، قدم‌به‌قدم و کاملاً کاربردی توضیح می‌دهیم.

تجهیزات مورد نیاز برای نصب شیربرقی هیدرولیک

قبل از شروع نصب، مطمئن شوید تجهیزات زیر را در دسترس دارید:

• بلوک هیدرولیک (محل قرارگیری شیر)

• اتصالات هیدرولیک متناسب با سایز شیر و شیلنگ

• شیلنگ هیدرولیک فشار قوی برای عبور روغن

• سیم برق برای تغذیه بوبین

• آچار با سایز مناسب برای پیچ و مهره‌ها

مراحل نصب شیر برقی هیدرولیک

1. اتصال شیلنگ‌ها به اتصالات
   ابتدا شیلنگ‌های هیدرولیک فشار قوی را به اتصالات مربوطه متصل کنید. دقت کنید که شیلنگ‌ها محکم و بدون پیچ‌خوردگی باشند تا در زمان عبور روغن دچار نشت یا افت فشار نشوید.

2. اتصالات را روی بلوک نصب کنید
   اتصالات را روی بلوک هیدرولیک خود ببندید. معمولاً در جعبه تمام شیرهای برقی هیدرولیک چهار عدد پیچ برای فیکس کردن شیر موجود است.

3. قرار دادن شیر برقی روی بلوک
   شیر برقی هیدرولیک را روی بلوک قرار دهید و با استفاده از پیچ‌ها آن را محکم کنید. مراقب باشید که شیر کاملاً صاف و بدون فشار اضافی روی بلوک نصب شود.

4. اتصال شیلنگ‌ها به پمپ و تانک
   حالا شیلنگ‌ها را به پمپ و تانک سیستم هیدرولیک متصل کنید. اطمینان حاصل کنید که مسیر عبور روغن آزاد و بدون انسداد است.

5. اتصال برق به بوبین
   سیم برق را به بوبین شیر متصل کنید و از صحت ولتاژ و جریان مطابق مشخصات فنی شیر اطمینان حاصل کنید.

نکات طلایی نصب شیر برقی هیدرولیک

• همیشه قبل از اتصال برق، سیستم را از فشار خالی و روغن تخلیه شده مطمئن کنید.

• شیلنگ‌ها را بیش از حد خم نکنید تا عمر مفید آنها کاهش نیابد.

• از اتصالات و پیچ‌های استاندارد استفاده کنید تا از نشت روغن جلوگیری شود.

• بعد از نصب، سیستم را برای چند دقیقه بدون بار راه‌اندازی کنید تا از عملکرد صحیح شیر مطمئن شوید.

با رعایت این مراحل ساده، نصب شیر برقی هیدرولیک برای شما تبدیل به یک فرآیند آسان، سریع و بدون دردسر می‌شود. اکنون می‌توانید از عملکرد دقیق و روان سیستم هیدرولیک خود لذت ببرید و مطمئن باشید که شیر به درستی نصب شده و آماده کار است.

فرمان‌های مختلف شیر برقی هیدرولیک و نحوه شناسایی آن‌ها

شیر برقی هیدرولیک دارای انواع فرمان‌های مختلف است که تعیین‌کننده عملکرد شیر و مسیر جریان روغن در سیستم هیدرولیک می‌باشد. شناخت دقیق این فرمان‌ها به شما کمک می‌کند تا شیر مناسب سیستم خود را انتخاب کرده و عملکرد دقیق و ایمن داشته باشید.

🔹 آشنایی با نمادهای روی شیر برقی هیدرولیک

تمام شیرهای استاندارد جدید دارای نمادهایی به شکل مربع و خطوط راه‌دهنده هستند که در واقع عملکرد شیر را نشان می‌دهند:

• مربع‌ها: نشان‌دهنده تعداد موضع‌ها یا حالت‌های مختلف شیر هستند. به عنوان مثال، دو مربع یعنی شیر در دو حالت مختلف جریان روغن را هدایت می‌کند.

• خط‌های راه‌دهنده: داخل مربع‌ها قرار دارند و مشخص می‌کنند در هر موضع، کدام پورت‌ها به یکدیگر متصل هستند. مثلاً فلشی از پورت P به پورت A نشان‌دهنده عبور روغن از ورودی به عملگر ۱ است.

• حروف انگلیسی (A, B, P, T): مسیرها و پورت‌های شیر را نشان می‌دهند:

  • P: مسیر ورود روغن به داخل شیر

  • T: مسیر خروج روغن به مخزن یا تانک

  • A: مسیر خروج روغن به سمت عملگر ۱

  • B: مسیر خروج روغن به سمت عملگر ۲

در شیرهای 1/4 اینچ چهار پورت داریم (A, B, P, T)، اما در شیرهای 3/8 اینچ پنج پورت موجود است تا حجم بیشتر روغن عبوری را مدیریت کند.

🔹 سیستم نام‌گذاری شیرهای برقی هیدرولیک

نام‌گذاری شیرها معمولاً به صورت دو عددی مانند 4/3 انجام می‌شود:

• عدد اول: تعداد پورت‌ها روی شیر

• عدد دوم: تعداد موضع‌ها (حالت‌های مختلف شیر)

🔹 انواع فرمان استاندارد شیر برقی هیدرولیک

✅ نکته کلیدی

شناخت فرمان‌های مختلف شیر برقی هیدرولیک و نمادهای آن باعث می‌شود:

• انتخاب شیر متناسب با نوع عملگر و سیستم هیدرولیک ساده شود.

• از اشتباه در اتصال پورت‌ها و عملکرد نادرست سیستم جلوگیری شود.

• عمر مفید شیر و ایمنی سیستم افزایش یابد.

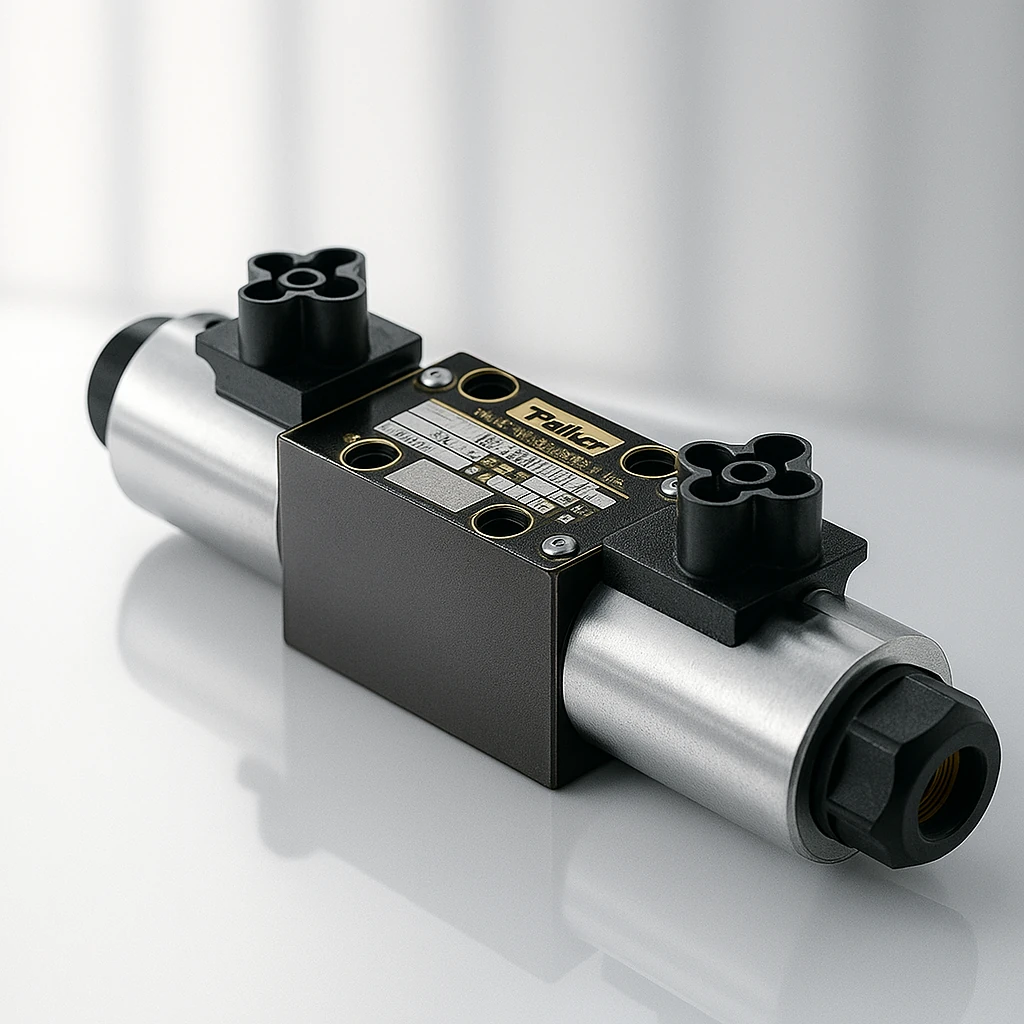

نکات ضروری در انتخاب و خرید شیر برقی هیدرولیک

انتخاب و خرید شیر برقی هیدرولیک نیازمند دقت و توجه به چند نکته کلیدی است تا عملکرد سیستم هیدرولیک شما به بهترین شکل تضمین شود. در ادامه، مهم‌ترین مواردی که باید قبل از خرید در نظر بگیرید را به زبان ساده و کاربردی توضیح می‌دهیم.

🔹 ۱. انتخاب فرمان مناسب

یکی از مهم‌ترین فاکتورها در خرید شیر برقی هیدرولیک، انتخاب فرمان متناسب با سیستم شما است. همان‌طور که در بخش قبل توضیح دادیم، شیرهای برقی هیدرولیک دارای انواع فرمان‌های مختلف هستند.

• اگر سیستم شما شامل یک جک هیدرولیک با چند حالت حرکت است، باید فرمان مناسب آن را انتخاب کنید.

• به عنوان مثال، برای جکی که نیاز دارید هم باز و بسته شود و هم در بین مسیر توقف داشته باشد، بهترین گزینه فرمان وسط بسته است.

• مطالعه نمادها و خطوط راه‌دهنده روی شیر به شما کمک می‌کند تا فرمان دقیق و عملکرد دلخواه خود را انتخاب کنید.

🔹 ۲. انتخاب سایز مناسب

سایز شیر برقی هیدرولیک باید با دبی و حجم جریان روغن سیستم همخوانی داشته باشد.

• اگر سیستم شما نیاز به پمپی با دبی 60 لیتر بر دقیقه دارد، سایز شیر مناسب معمولاً 3/8 اینچ است.

• استفاده از شیر با سایز کوچک‌تر از حد نیاز باعث کندی عملکرد و فشار اضافه به سیستم می‌شود.

• سایز بزرگ‌تر از حد نیز باعث هدررفت انرژی و هزینه بالاتر خواهد شد.

🔹 ۳. انتخاب ولتاژ مناسب

ولتاژ ورودی بوبین نیز یکی از نکات ساده اما حیاتی است.

• اگر برق سیستم شما از شبکه شهری تامین می‌شود، باید از بوبین 220 ولت استفاده کنید.

• در فضاهایی که برق شهری موجود نیست و از باطری، UPS یا منابع دیگر استفاده می‌کنید، بهترین گزینه بوبین 12 ولت است.

• مطمئن شوید ولتاژ انتخابی با منبع برق شما مطابقت داشته باشد تا از سوختن بوبین جلوگیری شود.

برای انتخاب و خرید هوشمندانه شیر برقی هیدرولیک:

1. فرمان مناسب سیستم را شناسایی کنید.

2. سایز شیر را با دبی مورد نیاز هماهنگ کنید.

3. ولتاژ بوبین را متناسب با منبع برق انتخاب کنید.

با رعایت این سه نکته ساده، سیستم هیدرولیک شما با حداکثر بازدهی، دقت و ایمنی کار خواهد کرد و طول عمر شیر برقی هیدرولیک افزایش پیدا می‌کند.

خرید شیر برقی هیدرولیک: نکات، قیمت و راهنمای سریع

اگر به دنبال خرید شیر برقی هیدرولیک هستید، مهم است که قبل از خرید به نکات کاربردی توجه کنید تا انتخابی هوشمندانه داشته باشید. این شیرها در انواع مدل‌ها و سایزها تولید می‌شوند و قیمت آن‌ها به برند، مدل و سایز بستگی دارد.

🔹 قیمت تقریبی شیر برقی هیدرولیک

قیمت شیر برقی هیدرولیک با توجه به سایز، نوع فرمان و برند تولیدکننده متفاوت است. به طور تقریبی:

💬 نکته: این قیمت‌ها تقریبی هستند و بسته به برندهای معتبر، نوع بوبین و امکانات اضافی مثل بوبین چراغ‌دار یا ضدآب می‌تواند متفاوت باشد.

🔹 نکات مهم قبل از خرید شیربرقی هیدرولیک

1. انتخاب برند معتبر: شیرهای برقی هیدرولیک با کیفیت بالا عمر طولانی‌تر و عملکرد دقیق‌تر دارند.

2. سایز مناسب: سایز شیر باید با دبی و حجم جریان روغن سیستم هماهنگ باشد.

3. نوع فرمان: انتخاب شیر با فرمان مناسب (مثلاً وسط بسته یا وسط باز) باعث عملکرد بهینه سیستم می‌شود.

4. ولتاژ بوبین: مطمئن شوید ولتاژ بوبین با منبع برق شما همخوانی دارد (220 ولت شهری یا 12 ولت باتری).

خرید شیر برقی هیدرولیک کار ساده‌ای است اگر بدانید چه مدلی و با چه سایزی نیاز دارید. قیمت‌ها از حدود 2.5 میلیون تومان شروع می‌شوند و تا چند میلیون بسته به برند و مدل بالا می‌روند. با رعایت نکات بالا، شیر مناسب سیستم هیدرولیک خود را انتخاب کنید و از عملکرد دقیق و طول عمر بالا مطمئن شوید.

جمع‌بندی و معرفی هیدرولیک رها

در این مقاله به بررسی شیر برقی هیدرولیک، انواع فرمان‌ها، سایزها، نکات نصب، خرید و قیمت آن پرداختیم. همان‌طور که مشاهده کردید، انتخاب شیر مناسب نقش بسیار مهمی در عملکرد دقیق و طول عمر سیستم هیدرولیک شما دارد.

هیدرولیک رها با سال‌ها تجربه، ارائه‌دهنده انواع سیستم‌های هیدرولیک، سیستم‌های پنوماتیک و آسانسور و بالابر است و با ارائه قیمت‌های رقابتی و شفاف، خرید شیر برقی هیدرولیک را برای مشتریان خود ساده و مطمئن کرده است.

این مجموعه همچنین واردکننده شیر برقی هیدرولیک اصل و با کیفیت همراه با گارانتی است که تضمین عملکرد دقیق، طول عمر بالا و امنیت سیستم شما را فراهم می‌کند. با هیدرولیک رها، می‌توانید از خدمات مشاوره تخصصی، انتخاب سایز و مدل مناسب، و نصب حرفه‌ای شیرهای برقی هیدرولیک بهره‌مند شوید.
