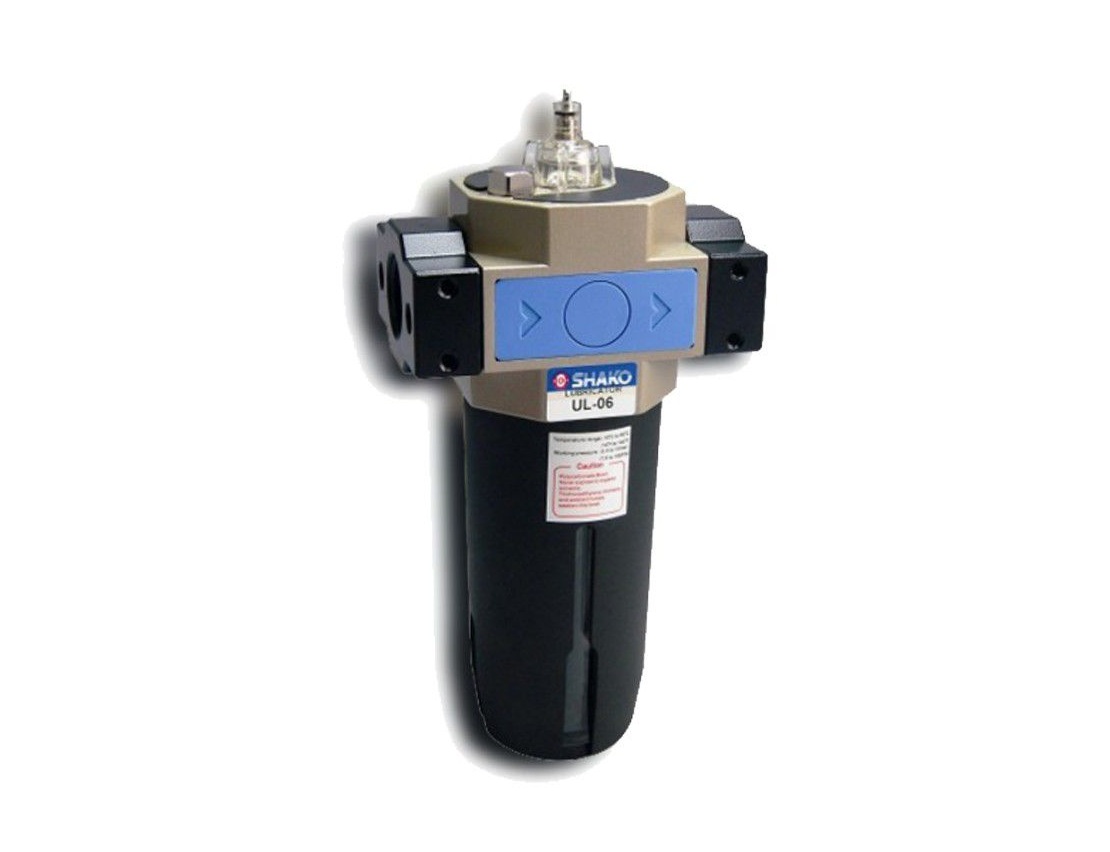

روغن زن پنوماتیک شاکو

واحد مراقبت پنوماتیک چیست؟

واحد مراقبت پنوماتیک یکی از اجزای بسیار مهم در سیستم های پنوماتیکی می باشد که وظیفه مهمی بر عهده دارد. صدایی که توسط کمپرسور ها تولید می شود به دلایل مختلف هنگام طی مسیر در لوله ها تا رسیدن به مصرف کننده معمولا دچار آلودگی هایی نظیر وجود ذرات ریز فلزی و وجود آب می گردد. این آلودگی ها موجب خرابی شیرآأات و دیگر اجزای سیستم پنومانیک خواهد شد. به منظور پاک سازی هوای انتقال یافته از واحد مراقبت نیوماتیک استفاده می شود. هوای فشرده بوسیله سیستم حرارتی یا شیمیایی خشک شده ، وارد واحد مراقبت پنوماتیک می شود و پس از عبور از واحد مراقبت ، آماده مصرف در تجهیزات پنوماتیکی می شود. می دانیم که پمپ ها و جک های پنوماتیک در محدوده خاصی از فشار قادر به فعالیت می باشند که همین امر استفاده از واحدهای مراقبت هوا را ضروری می کند.

واحد های مراقبت پنوماتیکی از سه جزء فیلتر ، روغن زن و رگولاتور تشکیل می شوند که برای آگاهی از طرز کار واحد مراقبت پنوماتیک لازم است از عملکرد و ویژگی های هر یک آشنا شویم:

فیلتر Filter

فیلتر یا آبگیر در واحد مراقبت هوا یکی از اصلی ترین اجزاست. وظیفه فیلتر هوا جداکردن ذرات جامد و ناخالصی های موجود در هوا می باشد. ورود هوای ناخالص و همراه با آلودگی موجب ایجاد اختلال در عملکرد واحدهای سیستم پنوماتیک و همچنین اختلال در کارکرد شیرهای پنوماتیک می شود. به همین دلیل استفاده از فیلتر در واحدهای مراقبت هوا تقریبا غیر قابل اجتناب است. از وظایف دیگر فیلتر ، آبگیری یا گرفتن آب باقی مانده در هوا می باشد.

هوایی که وارد فیلتر می شود از صفحه ای عبور می کند که گذر هوا یا باد باعث ایجاد یک حرکت دورانی روی آن شده و نیروی گریز از مرکز ایجاد می نماید. به این ترتیب ذرات جامد و آب موجود در هوا گرفته می شود و در داخل ظرف فیلتر ته نشین می گردد. سپس هوا از میان سنگ فیلتر عبور کرده درون آن رسوب می کند و نهایتا فیلتر تصفیه می شود.

نکاتی که در مورد فیلتر واحد مراقبت باید مورد توجه قرار بگیرند :

• سنگ فیلتر به مرور زمان کثیف می شود و نیاز به تمیز کاری یا حتی تعویض پیدا می کند. در صورت عدم رعایت این مسئله عملکرد فیلتر مختل شده و موجب افت فشار سیستم می گردد.
• همچنین آبی که داخل ظرف فیلتر انباشته می شود را باید تخلیه نمایید در صورتی که نتوانستید به وسیله دست تخلیه آب را انجام دهید می توانید از روش های تخلیه اتوماتیک استفاده نمایید.
